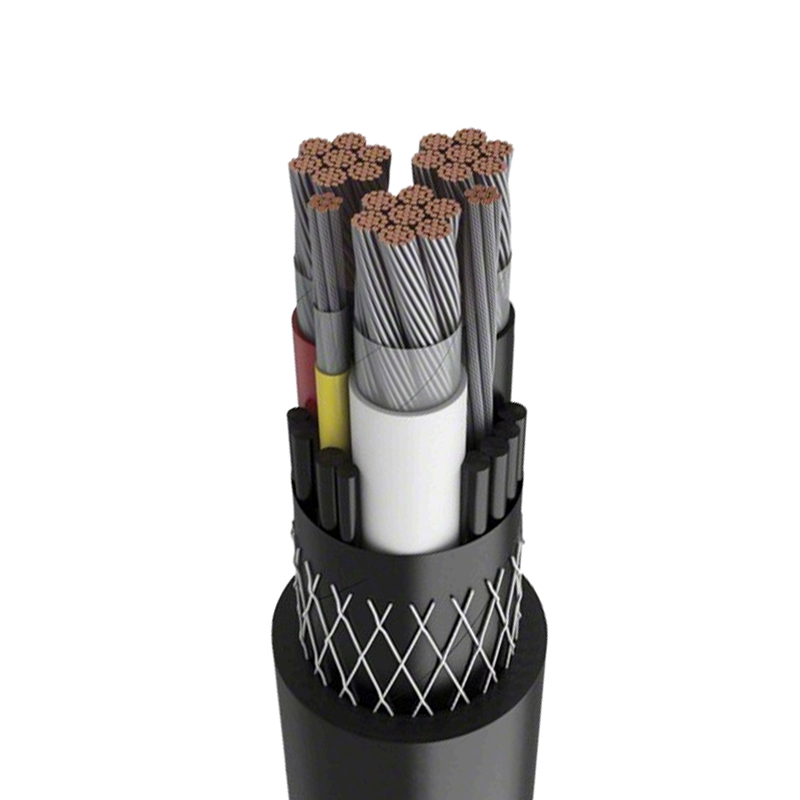

- ประเภทและชื่อของสายเคเบิล
| ประเภท | ใบสมัคร | |
| ยีฟ | แกนทองแดง XLPE หุ้มฉนวนพีวีซีกำลังไฟฟ้า เคเบิล | ภายในอาคาร อุโมงค์ ร่องสายเคเบิล และสถานที่อื่นๆ ไม่สามารถทนต่อแรงทางกลภายนอกได้ ไม่อนุญาตให้วางสายเคเบิลแกนเดี่ยวในการจัดการแม่เหล็ก
ภายในอาคาร อุโมงค์ ร่องสายเคเบิล หรือการวางแบบฝัง สามารถทนทานต่อแรงกระทำภายนอกทางกลบางอย่างได้ แต่ไม่สามารถทนทานต่อแรงดึงขนาดใหญ่ได้
ในร่ม อุโมงค์ การขุดร่องสายเคเบิล หรือการฝัง ฯลฯ สามารถทนต่อแรงภายนอกทางกลและแรงดึงบางอย่างได้ |
| วายเจแอลวี | เปลือกพีวีซีหุ้มฉนวน XLPE อลูมิเนียมคอร์ สายไฟ | |
| วีวาย | ปลอกโพลีเอทิลีนหุ้มฉนวน XLPE แกนทองแดง สายไฟ | |
| วายเจลี่ | โพลีเอทิลีนหุ้มฉนวน XLPE อะลูมิเนียมคอร์ สายไฟหุ้ม | |
| ปีที่ 22 | สายพานเหล็กหุ้มฉนวน XLPE แกนทองแดงหุ้มเกราะ PVC สายไฟหุ้ม | |
| วายเจแอลวี22 | เข็มขัดเหล็กหุ้มฉนวนอลูมิเนียมแกน XLPE สายไฟหุ้มพีวีซี | |
| YIV23 | เข็มขัดเหล็กหุ้มฉนวน XLPE แกนทองแดงหุ้มเกราะ สายไฟหุ้มโพลีเอทิลีน | |
| อีแอลวี23 | เข็มขัดเหล็กหุ้มฉนวนอลูมิเนียมแกน XLPE สายไฟหุ้มโพลีเอทิลีน | |
| วายเจวี32 | ลวดเหล็กละเอียดหุ้มฉนวนแกนทองแดง XLPE สายไฟหุ้มเกราะ PVC | |
| วายเจแอลวี32 | ลวดเหล็กละเอียดหุ้มฉนวนอลูมิเนียมคอร์ XLPE สายไฟหุ้มเกราะ PVC | |
| วายเจวี33 | ลวดเหล็กละเอียดหุ้มฉนวนแกนทองแดง XLPE สายไฟหุ้มเกราะโพลีเอทิลีน | |
| วายเจแอลวี33 | ลวดเหล็กละเอียดหุ้มฉนวนอลูมิเนียมคอร์ XLPE สายไฟหุ้มเกราะโพลีเอทิลีน |
- ช่วงการผลิตสายเคเบิล
| ประเภท | แกน | พิกัดแรงดันไฟฟ้า kV | ||||||
| 3.6/6 | 6/66/10 | 8.7/10 8.7/58 | 12/20 | 18/20 18/30 | 21/35 | 26/35 | ||
| หน้าตัดที่กำหนด มม2 | ||||||||
| วายเจวี YILV ยจย วายเจลี่ | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
| วายเจวี22 วายเจแอลวี22 วายเจวี23 วายเจแอลวี23 | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
| วายเจวี32 วายเจแอลวี32 วายเจวี33 วายเจแอลวี33 | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
หมายเหตุ: สายเคเบิลหุ้มเกราะแกนเดียวเหมาะสำหรับระบบ DC ไม่ใช่สำหรับระบบ AC ควรใช้ชั้นหุ้มเกราะที่ไม่ใช่แม่เหล็ก หรือใช้มาตรการฉนวนแม่เหล็ก
- การก่อสร้างสายเคเบิล

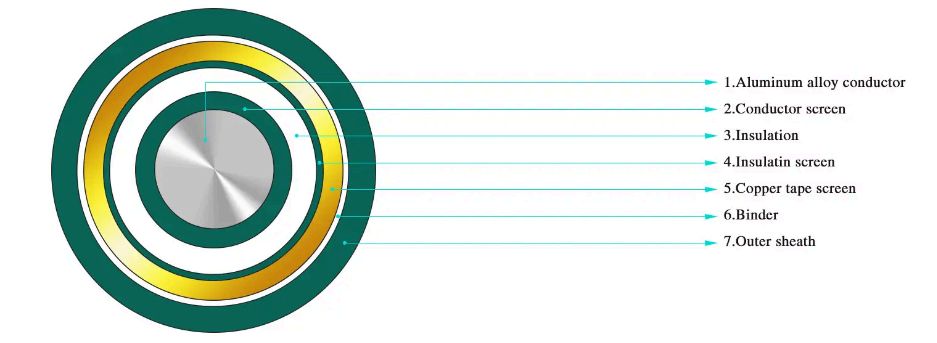

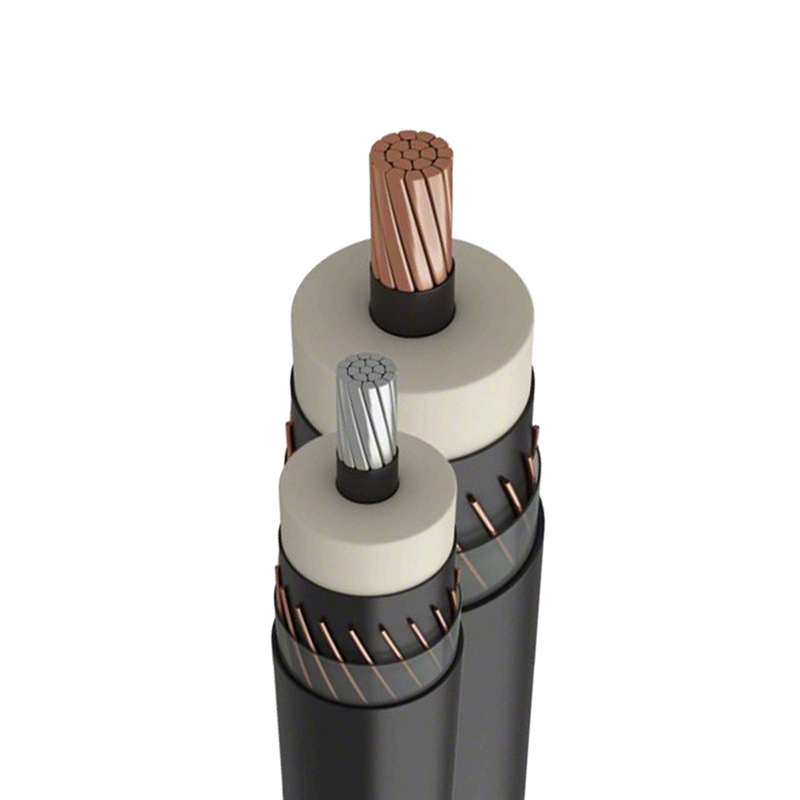

·สายไฟฉนวน XLPE แกนเดี่ยวสำหรับแรงดันไฟฟ้าตั้งแต่ 3.6/6kV~26/35kV

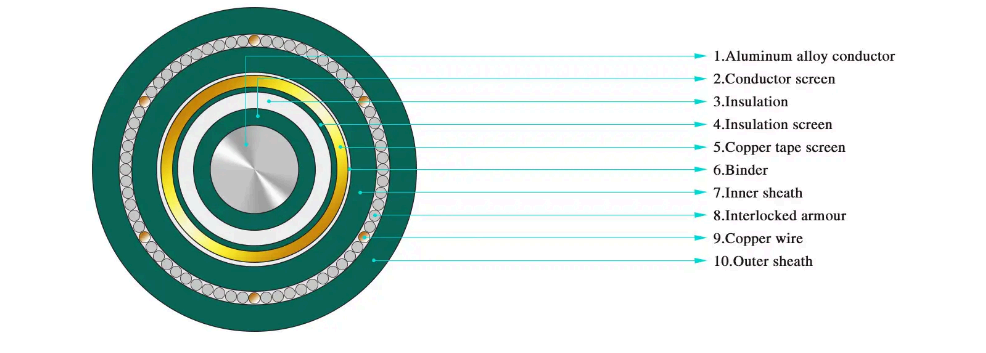

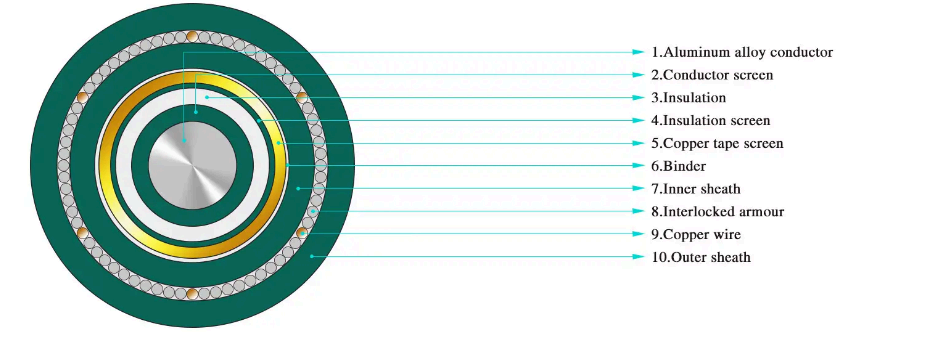

·สายไฟหุ้มเกราะลวดเหล็กฉนวน XLPE แกนเดี่ยวสำหรับแรงดันไฟฟ้าที่กำหนดตั้งแต่ 3.6/6kV~26/35kV

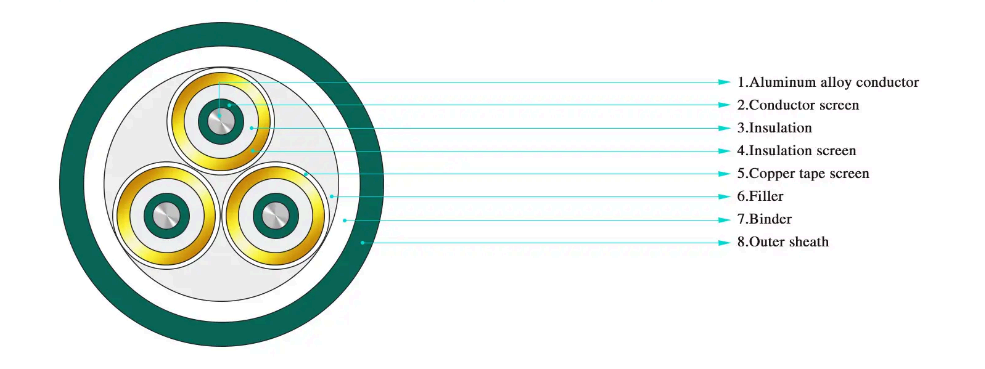

·สายไฟฉนวน XLPE แบบ 3 แกนสำหรับแรงดันไฟฟ้าตั้งแต่ 3.6/6kV~26/35kV

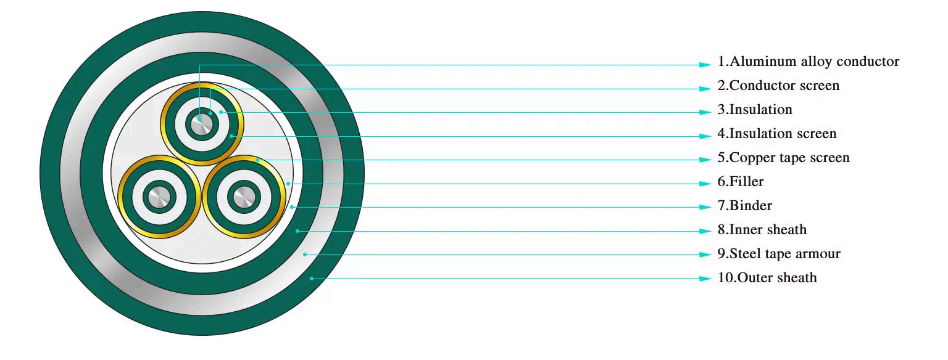

·สายไฟหุ้มเกราะเทปเหล็กฉนวน XLPE สามแกนสำหรับแรงดันไฟฟ้าที่กำหนดตั้งแต่ 3.6/6kV~26/35kV
·สายไฟหุ้มเกราะลวดเหล็กฉนวน XLPE สามแกนสำหรับแรงดันไฟฟ้าที่กำหนดตั้งแต่ 3.6/6kV~26/35kV
- ประเภทและชื่อของสายเคเบิล
| ที่กำหนด ข้าม- ส่วน พื้นที่ มม 2 | ความหนาของฉนวน มม | วายเจวี ยจย วายเจแอลวีYJLY | วายเจวี22 วายเจวี22 วายเจแอลวี23 วายเจแอลวี23 | วายเจวี32 วายเจวี32 วายเจแอลวี32 วายเจแอลวี32 | ||||||
| โดยรวมประมาณ เส้นผ่านศูนย์กลาง มม | คำนวณแล้ว น้ำหนักของสายเคเบิล | ประมาณ โดยรวม เส้นผ่านศูนย์กลาง มม | คำนวณแล้ว น้ำหนัก ของ สายเคเบิล | ประมาณ โดยรวม เส้นผ่านศูนย์กลาง มม | คำนวณแล้ว น้ำหนัก ของ สายเคเบิล | |||||
| วายเจวี ยจย | วายเจแอลวี วายเจลี่ | วายเจวี22 วายเจวี22 | วายเจแอลวี23 วายเจแอลวี23 | วายเจแอลวี23 วายเจแอลวี23 | วายเจแอลวี32 วายเจแอลวี32 | |||||
| 1×25 | 2.5 | 17.2 | 495 | —— | 21.0 | 737 | —— | 23.4 | 848 | —— |
| 1×35 | 2.5 | 18.3 | 608 | —— | 22.1 | 865 | —— | 24.5 | 980 | —— |
| 1×50 | 2.5 | 19.7 | 753 | 464 | 23.3 | 1017 | 728 | 25.7 | 1136 | 847 |
| 1×70 | 2.5 | 21.3 | 977 | 558 | 24.9 | 1260 | 841 | 27.3 | 1386 | 967 |
| 1×95 | 2.5 | 23.2 | 1256 | 676 | 26.6 | 1551 | 971 | 29.2 | 1695 | 1115 |
| 1×120 | 2.5 | 24.4 | 1498 | 770 | 27.8 | 1808 | 1080 | 30.4 | 1962 | 1234 |
| 1×150 | 2.5 | 26.2 | 1792 | 893 | 29.6 | 2123 | 1224 | 32.2 | 2285 | 1386 |
| 1×185 | 2.5 | 27.8 | 2151 | 1030 | 31.4 | 2515 | 1394 | 33.8 | 2670 | 1549 |
| 1×240 | 2.6 | 30.6 | 2730 | 1262 | 34.2 | 3129 | 1661 | 36.6 | 3297 | 1829 |
| 1×300 | 2.8 | 33.5 | 3366 | 1521 | 38.3 | 4139 | 2294 | 39.5 | 3980 | 2135 |
| 1×400 | 3.0 | 36.6 | 4216 | 1851 | 41.4 | 5056 | 2691 | 42.6 | 4885 | 2520 |
| 1×500 | 3.2 | 40.7 | 5330 | 2294 | 45.5 | 6259 | 3223 | 47.7 | 6209 | 3173 |
| 1×630 | 3.2 | 44.6 | 6708 | 2799 | 49.8 | 7769 | 3860 | 54.2 | 8044 | 4135 |
| 1×800 | 3.2 | 48.7 | 8412 | 3409 | 54.1 | 9594 | 4591 | 57.3 | 9717 | 4714 |
| 1×1,000 | 3.2 | 52.7 | 10210 | 4060 | 57.9 | 11456 | 5306 | 62.3 | 11759 | 5609 |
| 3×25 | 2.5 | 34.6 | 1672 | —— | 39.2 | 2229 | —— | 40.6 | 2800 | —— |
| 3×35 | 2.5 | 37.0 | 2039 | —— | 42.0 | 2663 | —— | 44.2 | 3587 | —— |
| 3×50 | 2.5 | 39.8 | 2488 | 1621 | 44.8 | 3151 | 2279 | 47.0 | 4137 | 3265 |
| 3×70 | 2.5 | 43.6 | 3225 | 1968 | 48.6 | 3945 | 2682 | 50.8 | 5026 | 3763 |
| 3×50 | 2.5 | 47.5 | 4086 | 2346 | 52.9 | 4917 | 3169 | 56.1 | 6608 | 4860 |
| 3×120 | 2.5 | 50.3 | 4883 | 2698 | 55.7 | 5732 | 3535 | 58.9 | 7501 | 5304 |
| 3×150 | 2.5 | 54.0 | 5782 | 3086 | 59.6 | 6721 | 4011 | 62.8 | 8592 | 5882 |
| 3×185 | 2.5 | 57.6 | 6955 | 3591 | 63.2 | 7912 | 4531 | 66.4 | 9931 | 6550 |
| 3×240 | 2.6 | 63.6 | 8767 | 4364 | 69.6 | 9881 | 5455 | 72.8 | 12085 | 7659 |
| 3×300 | 2.8 | 69.9 | 10755 | 5219 | 76.1 | 12010 | 6446 | 79.3 | 14399 | 8835 |
| 3×400 | 3.0 | 76.5 | 13406 | 6311 | 84.3 | 15605.0 | 8475.0 | 87.6 | 18531 | 11401 |
| 3×500 | 3.2 | 85.1 | 16906 | 7797 | 93.3 | 19368.0 | 10214.0 | 96.6 | 22589 | 13435 |
