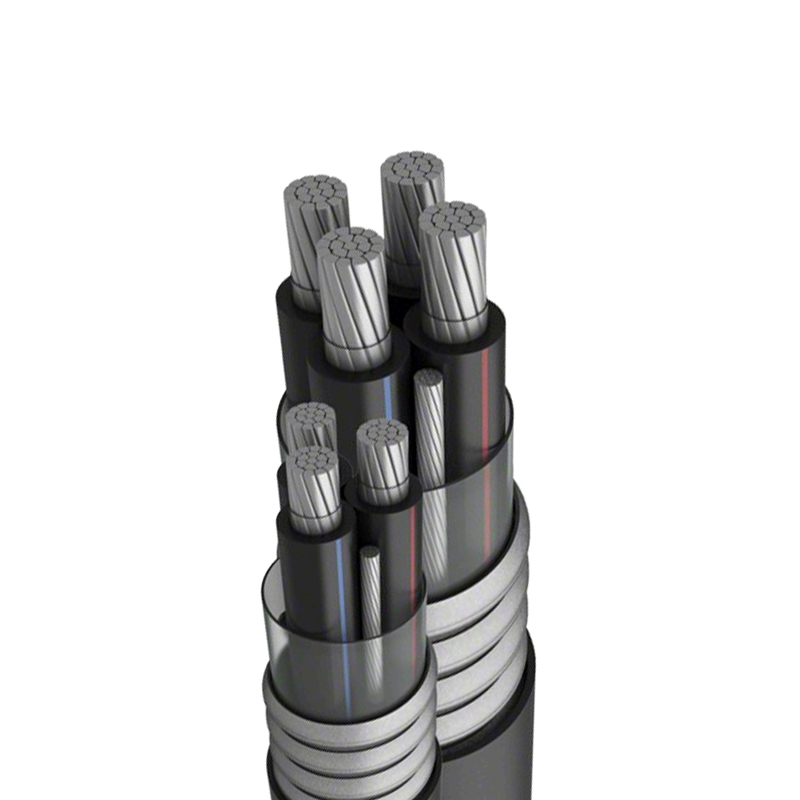

สายไฟหุ้มฉนวนพลาสติกแกนทองแดงและแกนอะลูมิเนียม มีแรงดันไฟฟ้าพิกัด 26/35kV และต่ำกว่า

• มาตรฐานอ้างอิง

ผลิตภัณฑ์นี้ผลิตขึ้นตามมาตรฐาน GB12706-2020 หรือ IEC, BS, DIN และ ICEA เมื่อมีการร้องขอ

• การใช้งาน

ผลิตภัณฑ์นี้เหมาะสำหรับใช้ในสายส่งและสายส่งไฟฟ้าที่มีแรงดันไฟฟ้าพิกัดความถี่ 26/35kv

• ลักษณะการดำเนินงาน

-- สายไฟฟ้าหุ้มฉนวน XLPE สำหรับแรงดันไฟฟ้าความถี่กำลังไฟพิกัด คุณo/U:3.6/6kV-26/35kV

·   สูงสุด อุณหภูมิในการทำงานต่อเนื่องที่อนุญาตของตัวนำ: 90 ° C

·   สูงสุด อุณหภูมิลัดวงจรของตัวนำต้องไม่เกิน 250°C

·   อุณหภูมิแวดล้อมขณะติดตั้งต้องไม่ต่ำกว่า O°C

·   รัศมีการโค้งงอของสายเคเบิลแบบแกนเดี่ยวต้องไม่น้อยกว่า 20 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล

-- สายไฟฟ้าหุ้มฉนวน XL.PE สำหรับแรงดันไฟฟ้าความถี่ไฟฟ้าพิกัด อู๋/U:0.6/kV

·   สูงสุด อุณหภูมิในการทำงานต่อเนื่องที่อนุญาตของตัวนำ: 90 ° C

·   สูงสุด อุณหภูมิลัดวงจรของตัวนำจะต้องไม่เกิน 250 ℃ (ระยะเวลาสูงสุด 5 วินาที)

·   อุณหภูมิแวดล้อมขณะติดตั้งต้องไม่ต่ำกว่า O°C

·   รัศมีการโค้งงอของสายเคเบิลต้องไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล

-- สายไฟฟ้าหุ้มฉนวน XL.PE สำหรับแรงดันไฟฟ้าความถี่ไฟฟ้าพิกัด Uo/U:0.6/1kV

·สูงสุด อุณหภูมิในการทำงานต่อเนื่องที่อนุญาตของตัวนำ: 70°C

·สูงสุด อุณหภูมิลัดวงจรของตัวนำต้องไม่เกิน 160°C

·(ระยะเวลาสูงสุด 5 วินาที)

· อุณหภูมิแวดล้อมขณะติดตั้งต้องไม่ต่ำกว่า O°C

· รัศมีการโค้งงอของสายเคเบิลต้องไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล

• การกำหนดแรงดันไฟฟ้า

 พิกัดแรงดันไฟฟ้า  ของสายเคเบิล  สำหรับห้อง  การใช้งานที่กำหนด  เหมาะสมกับ  เงื่อนไขการทำงาน ในระบบที่ใช้สายเคเบิล และแสดงในรูปของ  Uou  (tn)kV   โดยที่:

·   Uo-: แรงดันไฟฟ้ากำลัง-ความถี่ที่กำหนดระหว่างตัวนำและตัวกรองหรือปลอกโลหะสำหรับสายเคเบิลที่ออกแบบไว้

·   U-:  แรงดันไฟฟ้า-ความถี่ที่กำหนดระหว่างตัวนำ  ซึ่งสายเคเบิลได้รับการออกแบบ

·   อืม-: ค่าสูงสุดของ "แรงดันไฟฟ้าของระบบสูงสุด" ที่อาจใช้งานอุปกรณ์ได้

แนะนำให้ใช้ค่า Uo ของสายเคเบิลสำหรับระบบสามเฟสดังนี้:

ประเภทแรกใช้สำหรับเวลาข้อผิดพลาดในการลงกราวด์เฟสเดียวไม่เกินครั้งละ 1 นาที และยังใช้กับระบบที่มีเวลาสูงสุดไม่เกิน 8 ชม. และยอดรวมรายปีไม่เกิน 12 ชม. ได้อีกด้วย ประเภทที่สองใช้ในระบบที่มีเวลาทำงานผิดปกติของการลงกราวด์นานขึ้น และโอกาสที่มีข้อกำหนดสูงกว่าสำหรับประสิทธิภาพของฉนวนสายเคเบิล
