สายพลังงานแสงอาทิตย์ ผู้ผลิต

กลุ่มสายเคเบิลพลังงานแสงอาทิตย์ของเราและตำแหน่งที่แต่ละประเภทเหมาะกับ

เราผลิตกลุ่มสายเคเบิลพลังงานแสงอาทิตย์หลักห้ากลุ่มจากโรงงานของเราในเมืองอี้ซิง มณฑลเจียงซู ครอบคลุมสายไฟ DC, การเชื่อมต่อแบบอาร์เรย์โฮมรัน และการเชื่อมต่อด้านอินเวอร์เตอร์ของระบบ PV แต่ละกลุ่มผลิตภัณฑ์อยู่ภายใต้ระบบการรับรองเฉพาะ ระดับแรงดันไฟฟ้า และสภาพแวดล้อมการติดตั้ง ดังนั้นจึงเลือกผลิตภัณฑ์ที่ถูกต้องจากมาตรฐานโครงการ แทนที่จะเลือกจากแค็ตตาล็อกทั่วไป

การก่อสร้างตัวนำ ฉนวน และเปลือก

สายเคเบิลพลังงานแสงอาทิตย์ของเราใช้ทองแดงอิเล็กโทรไลต์เคลือบดีบุกตามมาตรฐาน IEC 60228 Class 5 ซึ่งรักษาการส่งผ่านการสูญเสียต่ำตลอดระยะเวลาการให้บริการที่ยาวนาน และต้านทานการเกิดออกซิเดชันที่พื้นผิวตัวนำ ฉนวนและปลอกหุ้มเป็นสารประกอบเชื่อมโยงข้ามลำแสงอิเล็กตรอนที่ใช้เป็นโครงสร้างสองชั้น ทำให้สายเคเบิลมีความทนทานต่อรังสี UV โอโซน อุณหภูมิ และความชื้น ตามที่ต้องการการเดินสายไฟ DC ภายนอก

• ตัวนำ: ทองแดงอบอ่อนดีบุก การตีเกลียวคลาส 5 ที่ยืดหยุ่นสำหรับรัศมีโค้งงอที่แน่นและการสิ้นสุดของสนาม
• ฉนวนกันความร้อน: โพลีโอเลฟินเชื่อมโยงข้ามลำแสงอิเล็กตรอน การออกแบบสองชั้นเพื่อการแยกทางไฟฟ้าและเสถียรภาพทางความร้อน
• ฝัก: สารประกอบเชื่อมขวางที่ปราศจากฮาโลเจน และหน่วงไฟ พร้อมทนต่อรังสี UV และสภาพอากาศ
• ช่วงอุณหภูมิ: การติดตั้งคงที่ตั้งแต่ -40 °C ถึง 90 °C อุณหภูมิตัวนำสูงสุด 120 °C
• ประสิทธิภาพการดับเพลิง: EN 60332-1-2 ความต้านทานการแพร่กระจายของเปลวไฟ
• อายุการใช้งาน: การก่อสร้างและวัสดุที่เลือกสำหรับอายุการใช้งานระบบ PV ที่คาดการณ์ไว้ 25 ปี

ข้อมูลจำเพาะที่สำคัญและตัวเลือกการกำหนดค่า

เราสร้างสายเคเบิลพลังงานแสงอาทิตย์ในช่วงหน้าตัดตั้งแต่ 1.5 มม.² ถึง 35 มม.² โดยมี AWG เทียบเท่าตั้งแต่ 14 AWG ถึง 6 AWG ในตระกูล UL 4703 ตารางด้านล่างสรุปขนาดตัวนำ ฉนวน และปลอกหุ้มที่ทำให้เกิดแรงดันไฟฟ้าตก ความสามารถในการรับกระแสไฟ และระยะห่างในการติดตั้ง

ตัวเลือกการกำหนดค่าประกอบด้วยปลอกสีดำหรือสีแดงสำหรับการระบุขั้ว โครงสร้างแบบแกนเดี่ยวหรือแกนคู่ และพิกัดแรงดันไฟฟ้าตั้งแต่ 1.0 kV ถึง 2.0 kV DC ขึ้นอยู่กับกลุ่มใบรับรอง รัศมีการโค้งงอขั้นต่ำคือ 4× เส้นผ่านศูนย์กลางโดยรวมสำหรับการติดตั้งแบบคงที่ และ 5× สำหรับการกำหนดเส้นทางแบบยืดหยุ่น ซึ่งควบคุมโครงร่างถาดสายเคเบิลและระยะห่างของตัวเชื่อมต่อบนระบบติดตามและระบบหลังคา

แอปพลิเคชันที่เหมาะกับประเภทโครงการ PV

สายไฟพลังงานแสงอาทิตย์ทำงานในส่วนที่สมบุกสมบันที่สุดของระบบ PV: สัมผัสกับรังสียูวีโดยตรง การหมุนเวียนของความร้อน ฝน หิมะ และโอโซน และมักจะเดินข้ามขอบแหลมคมและโครงสร้างที่เคลื่อนที่ โครงสร้างของเราได้รับการคัดเลือกให้ตรงกับสภาพแวดล้อมการติดตั้งมากกว่าข้อกำหนดทั่วไปเพียงข้อเดียว

• พืชติดดิน: โฮมรัน DC แบบยาวได้รับประโยชน์จากตัวนำขนาด 10 มม.² ถึง 35 มม.² เพื่อรักษาแรงดันไฟฟ้าตกให้อยู่ภายในเกณฑ์การออกแบบ 1–3%
• หลังคาเชิงพาณิชย์และอุตสาหกรรม: ตัวนำคลาส 5 ที่ยืดหยุ่นและรัศมีโค้งงอที่แน่นเหมาะกับเส้นทางถาดที่จำกัดและการวิ่งสายสั้น
• หลังคาที่อยู่อาศัย: สายเคเบิล H1Z2Z2-K ขนาด 4 มม.² และ 6 มม.² ตรงกับกระแสไฟสตริงทั่วไปและขนาดขั้วต่ออินเวอร์เตอร์

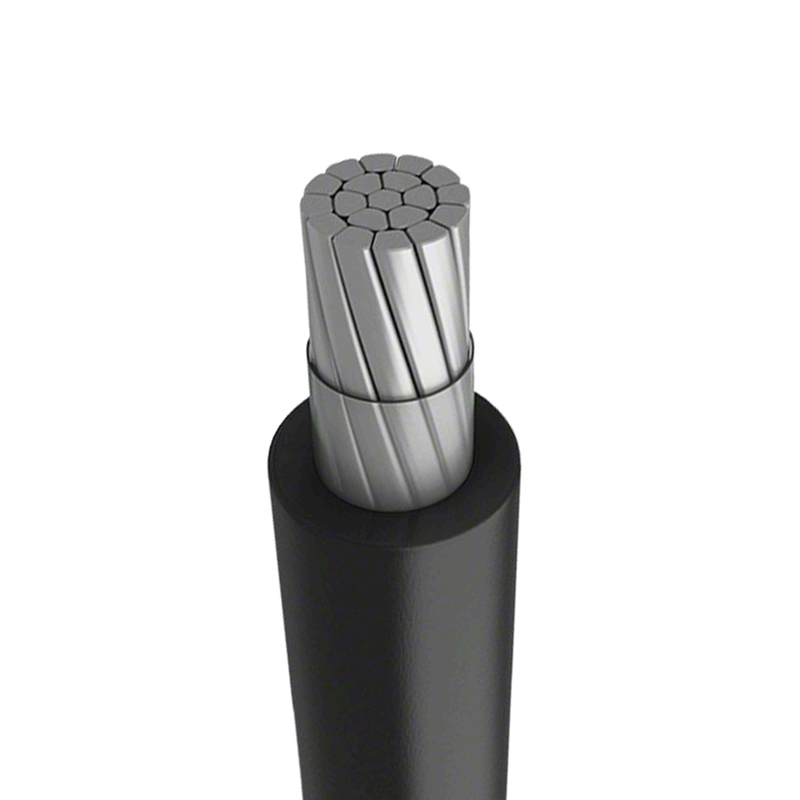

• ระบบติดตามและระบบลอยตัว: โครงสร้างแบบแกนคู่และยืดหยุ่น ทนทานต่อการเคลื่อนไหวและการงอซ้ำๆ

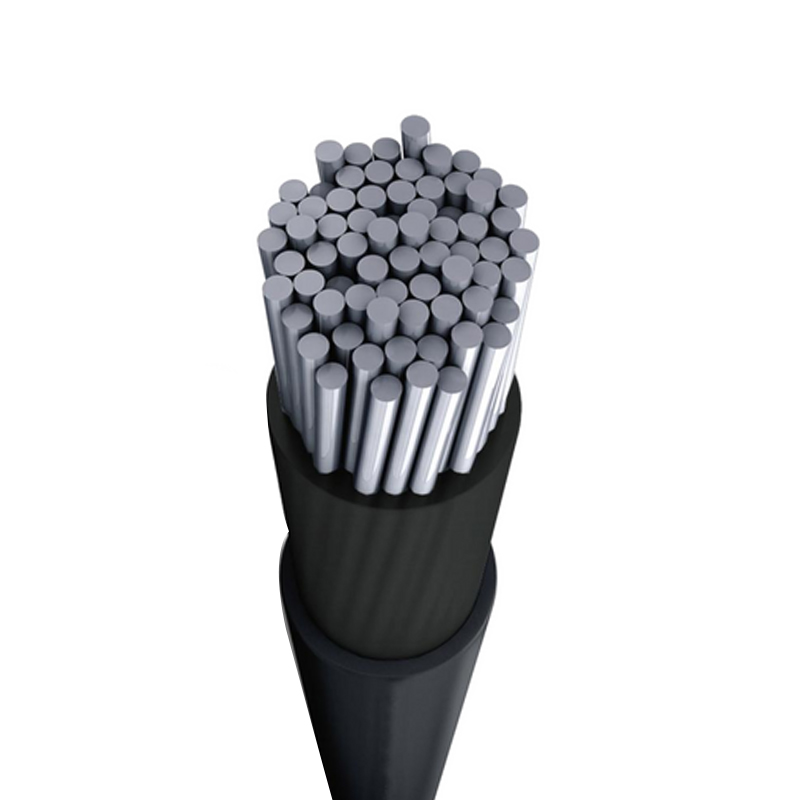

• สถาปัตยกรรม 2000 V: UL 4703 PV Wire รองรับการออกแบบ DC แรงดันสูงรุ่นใหม่

การควบคุมคุณภาพและการทดสอบการยอมรับ

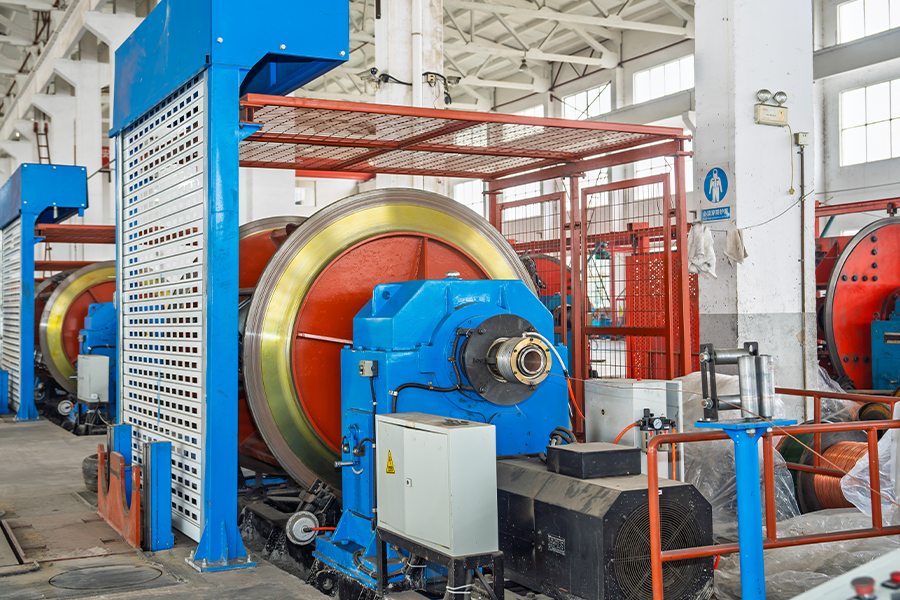

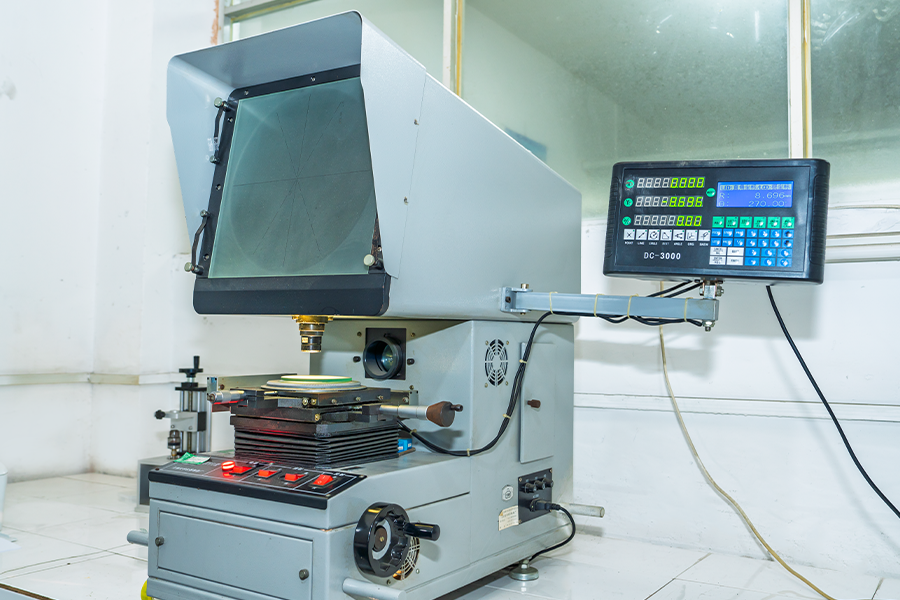

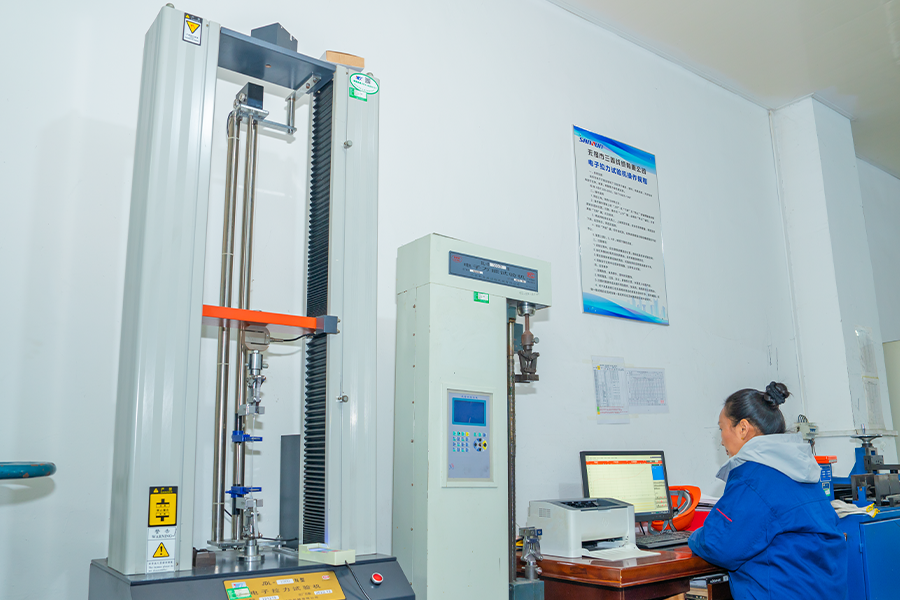

กระบวนการผลิตของเราเริ่มต้นตั้งแต่การเตรียมวัตถุดิบไปจนถึงการวาดลวด การตีเกลียว การอัดฉนวน การเดินสายเคเบิล การอัดขึ้นรูปปลอกหุ้ม และการหุ้มเกราะตามที่จำเป็น โดยมีการตรวจสอบหลังจากแต่ละขั้นตอนของกระบวนการ ผลิตภัณฑ์ขั้นสุดท้ายได้รับการทดสอบตามความต้องการของลูกค้าและมาตรฐานสากล รวมถึงการตรวจสอบความต้านทานของตัวนำ ความสมบูรณ์ของฉนวน และการตรวจสอบประสิทธิภาพของเปลือก

• การทดสอบความต้านทานของตัวนำเพื่อตรวจสอบประสิทธิภาพการจ่ายกระแสไฟฟ้า
• การทดสอบฉนวนเพื่อความสมบูรณ์และประสิทธิภาพทางไฟฟ้า
• การทดสอบปลอกสำหรับคุณสมบัติทางกายภาพและทางไฟฟ้า
• การทดสอบแรงดันไฟฟ้าที่ 6.5 kV AC สำหรับ H1Z2Z2-K และ 6.0 kV AC สำหรับโครงสร้าง UL 4703
• การทดสอบการแพร่กระจายของเปลวไฟตามมาตรฐาน EN 60332-1-2

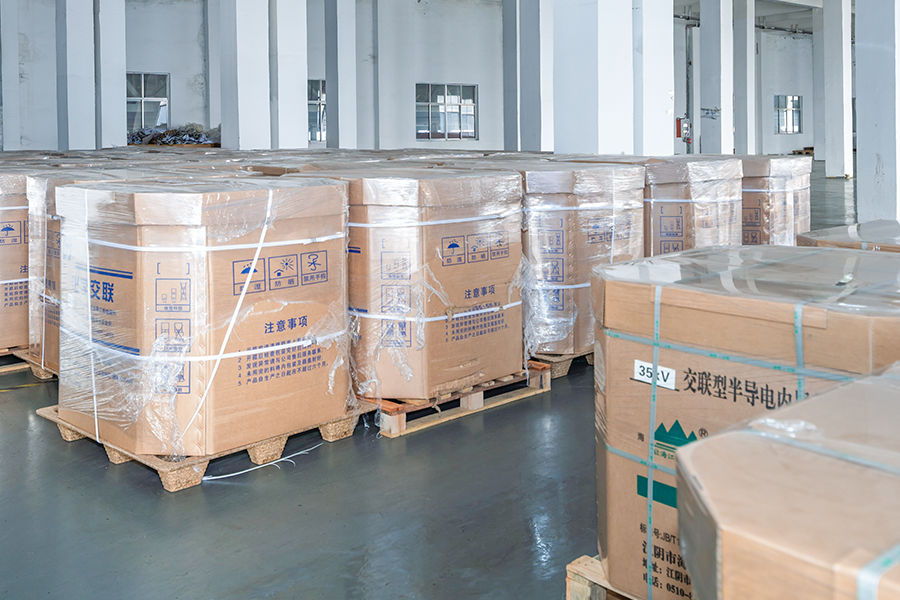

เราดำเนินกิจการโรงงานของเราเองและจัดการห่วงโซ่อุปทานภายในองค์กร ซึ่งควบคุมคุณภาพในทุกขั้นตอนการผลิต และสนับสนุนกำหนดการส่งมอบที่เชื่อถือได้ ผลิตภัณฑ์เคเบิลของเรามีใบรับรอง TÜV, IEC และ UL ที่เหมาะสมสำหรับแต่ละตระกูล และเราสามารถจัดหาเอกสารการรับรองที่ใช้กับการก่อสร้างที่สั่งซื้อได้

การติดตั้ง การบำรุงรักษา และการบริการ

สายเคเบิลพลังงานแสงอาทิตย์ได้รับการออกแบบสำหรับการสัมผัสกลางแจ้งโดยตรงและระยะเวลาการบริการที่ยาวนาน แต่การติดตั้งที่ถูกต้องจะช่วยปกป้องอายุการใช้งานการออกแบบ 25 ปี เราขอแนะนำให้สังเกตรัศมีโค้งคงที่และโค้งงอ โดยใช้ตัวเชื่อมต่อที่เข้ากันได้ซึ่งได้รับการจัดอันดับสำหรับระดับแรงดันไฟฟ้าเดียวกัน และใช้สายเคเบิลรองรับเพื่อหลีกเลี่ยงการโหลดจุดบนปลอก

• รักษารัศมีโค้งงอต่ำสุดของเส้นผ่านศูนย์กลางโดยรวม 4× ในเส้นทางคงที่
• อนุญาตให้มีเส้นผ่านศูนย์กลางโดยรวม 5 เท่า โดยที่สายเคเบิลงอระหว่างการเคลื่อนไหวของตัวติดตาม
• ใช้สายรัดเคเบิลที่ได้รับรังสี UV และหลีกเลี่ยงการขันแน่นเกินไปเมื่อเปลี่ยนถาด
• ตรวจสอบสภาพของปลอกที่จุดเข้าและอินเทอร์เฟซของตัวเชื่อมต่อระหว่างการบำรุงรักษาตามกำหนดเวลา
• ความยาวสายเคเบิลสำรองและตัวเชื่อมต่อที่ตรงกันสามารถรวมอยู่ในขอบเขตการจัดส่งตามคำขอ

ข้อมูลที่เราใช้กำหนดค่าโซลูชันของคุณ

เพื่อจัดเตรียมการกำหนดค่าและใบเสนอราคาสายเคเบิลพลังงานแสงอาทิตย์ เราดำเนินการจากข้อมูลไฟฟ้าและการติดตั้งของโครงการ ยิ่งกำหนดจุดทำงานได้แม่นยำมากเท่าใด เราก็จะสามารถจับคู่ขนาดตัวนำ กลุ่มใบรับรอง และขอบเขตการส่งมอบได้โดยตรงมากขึ้นเท่านั้น

นอกจากนี้เรายังผลิตสายไฟและสายเคเบิลโลหะผสมอลูมิเนียมสำหรับด้านไฟฟ้ากระแสสลับของโรงไฟฟ้า PV และสำหรับโครงสร้างพื้นฐานทางไฟฟ้าที่กว้างขึ้น เพื่อให้สามารถจัดหาโครงการเดียวได้ทั่วทั้งขอบเขตสายเคเบิล DC และ AC โครงสร้างสายเคเบิลพลังงานแสงอาทิตย์แบบกำหนดเองสามารถพัฒนาได้จากแบบร่างหรือตัวอย่างที่โครงการต้องการขนาดหรือสารประกอบเปลือกที่ไม่ได้มาตรฐาน

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างสายเคเบิลแสงอาทิตย์ H1Z2Z2-K และ UL 4703?

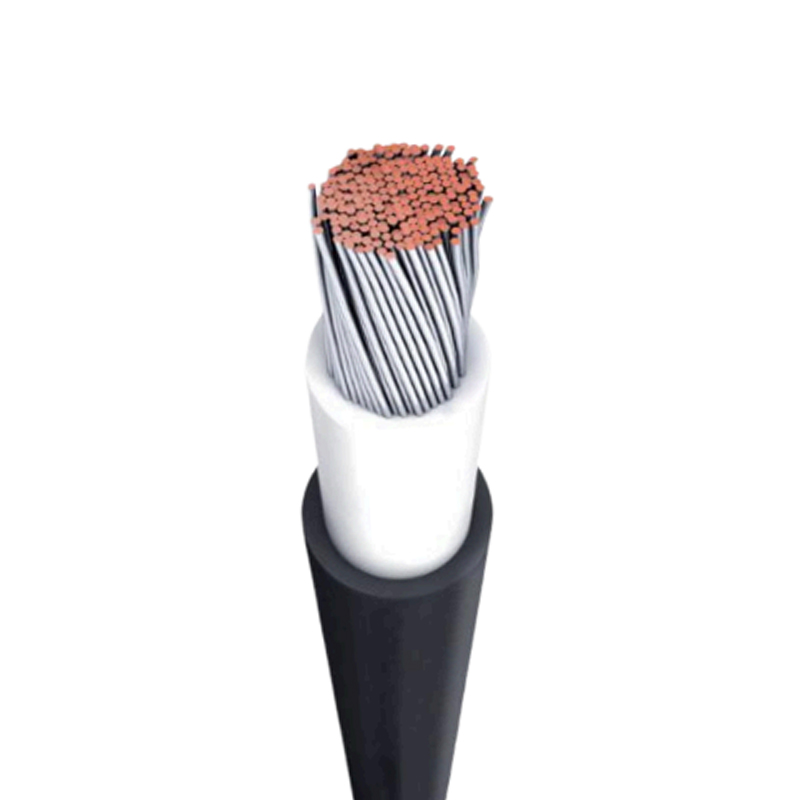

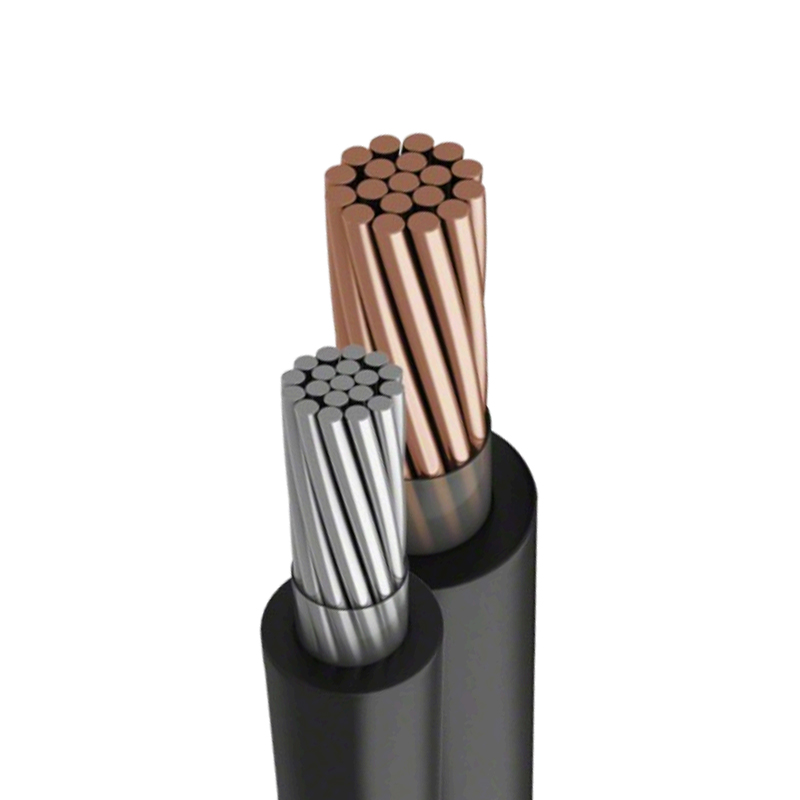

H1Z2Z2-K เป็นมาตรฐาน TÜV EN50618 ของยุโรปพิกัด 1.5 kV DC และ 1.0 kV AC ใช้ในระบบ PV ที่ใช้ IEC UL 4703 PV Wire เป็นลวดที่กำหนดในอเมริกาเหนือที่พิกัด 1000/2000 V ซึ่งใช้ในการติดตั้งตามมาตรฐาน UL เราผลิตทั้งสองตระกูลและสามารถจัดหาโครงสร้างที่ได้รับการรับรองสองประการซึ่งโครงการครอบคลุมทั้งสองมาตรฐาน

ฉันควรเลือกหน้าตัดใดสำหรับการรันสตริง DC แบบยาว

ขนาดตัวนำนั้นขับเคลื่อนด้วยแรงดันตกคร่อมมากกว่าความแอมป์เพียงอย่างเดียว สำหรับการโฮมรันที่ยาวนาน โดยทั่วไปเราจะทำงานจากกระแสไฟสูงสุดที่สายไฟ ความยาวสายเคเบิลแบบทางเดียว และแรงดันไฟฟ้าเป้าหมายจะลดลงที่ 1–3% ของแรงดันไฟฟ้าของระบบ โครงสร้างขนาด 10 มม.² ถึง 35 มม.² ของเรามักใช้สำหรับการวิ่งเหล่านี้ และเราสามารถคำนวณขนาดที่แนะนำจากข้อมูลโครงการของคุณได้

คุณสามารถจัดหาความยาวและสีของสายเคเบิลพลังงานแสงอาทิตย์แบบกำหนดเองได้หรือไม่

ใช่. เราพัฒนาและผลิตผลิตภัณฑ์ตามแบบหรือตัวอย่างที่ลูกค้าจัดเตรียมไว้ สีเปลือกสีดำและสีแดงเป็นสีมาตรฐานสำหรับการระบุขั้วไฟฟ้า และความยาวของดรัม จำนวนแกน และสารประกอบของเปลือกสามารถกำหนดค่าได้ตามความต้องการของโครงการ

สายเคเบิลพลังงานแสงอาทิตย์ของคุณมีใบรับรองอะไรบ้าง

กลุ่มผลิตภัณฑ์สายเคเบิลพลังงานแสงอาทิตย์ของเราประกอบด้วยโครงสร้างที่ได้รับการรับรอง TÜV EN50618 H1Z2Z2-K, IEC 62930 และ UL 4703 การรับรองที่เกี่ยวข้องนั้นขึ้นอยู่กับตระกูลผลิตภัณฑ์ที่สั่งซื้อโดยเฉพาะ และเราจัดเตรียมเอกสารที่เกี่ยวข้องพร้อมกับการจัดส่ง

คุณจะมั่นใจในคุณภาพของการสั่งซื้อสายเคเบิลพลังงานแสงอาทิตย์ขนาดใหญ่ได้อย่างไร

เราตรวจสอบหลังแต่ละกระบวนการผลิตและทดสอบผลิตภัณฑ์ขั้นสุดท้ายตามความต้องการของลูกค้าและมาตรฐานสากล รวมถึงการทดสอบความต้านทานของตัวนำ ฉนวน และปลอกหุ้ม เนื่องจากเราดำเนินกิจการโรงงานของเราเองและควบคุมห่วงโซ่อุปทานภายในบริษัท การตรวจสอบคุณภาพจึงถูกนำมาใช้อย่างสม่ำเสมอกับปริมาณการสั่งซื้อทั้งหมด

อายุการใช้งานที่คาดไว้ของสายเคเบิลพลังงานแสงอาทิตย์ของคุณคือเท่าใด

โครงสร้างสายเคเบิลพลังงานแสงอาทิตย์ของเราใช้ฉนวนเชื่อมโยงข้ามลำแสงอิเล็กตรอนและปลอกหุ้มสารหน่วงไฟที่ปราศจากฮาโลเจน ซึ่งคัดเลือกมาสำหรับอายุการใช้งาน 25 ปีที่คาดการณ์ไว้ ซึ่งตรงกับอายุการใช้งานการออกแบบของระบบไฟฟ้าโซลาร์เซลล์ อายุการใช้งานจริงขึ้นอยู่กับแนวทางปฏิบัติในการติดตั้ง การสัมผัสรังสียูวี และการป้องกันกลไกตลอดเส้นทาง
